電子電路設計者往往只考慮產品的功能，而不考慮功能和電磁兼容性（即EMC，即設備或系統在其電磁環境中工作的能力，并且沒有能力在其環境中產生無法忍受的電磁干擾），因此，在產品運行期間也產生了大量功能性性騷擾和其他騷擾。電子電路的電磁兼容性設計應從幾個方面加以考慮，并且有許多元件可供選擇。
一、共模電感

由于EMC面臨的問題主要是共模干擾，因此共模電感是最常用的強大元件之一。共模電感是以鐵氧體為核心的共模干擾抑制裝置。它通過兩個相同尺寸和相同匝數的線圈對稱地纏繞在同一鐵氧體環形磁芯上，形成一個四端子。該器件對共模信號呈現大電感，對表現出小漏電感的差模信號幾乎沒有影響。

工作原理：磁環中的磁通在流過共模電流時相互疊加，因此具有相當大的電感，抑制共模電流；而當兩個線圈流過差模電流時，磁環中的磁通會抵消共模電流。彼此之間，幾乎沒有電感，所以差模電流可以通過而不衰減。

因此，共模電感器可以有效地抑制平衡線路中的共模干擾信號，但對線路正常傳輸?shù)牟钅Ｐ盘枦]有影響。
共模電感器在制造時應滿足以下要求：
（1）繞在線圈芯上的導線應相互絕緣，以保證在瞬時過電壓作用下線圈匝間不發生擊穿短路。
（2）當線圈流過瞬時大電流時，磁芯不應飽和；
（3）線圈中的磁芯應與線圈絕緣，以防止兩者在瞬態過電壓下?lián)舸?
（4）線圈應盡量繞成單層，以減少線圈的寄生電容，提高線圈對瞬時過電壓的承受能力。
一般情況下，選擇所需濾波器的頻帶是很重要的，共模阻抗越好，所以在選擇共模電感時需要看到器件的數據，主要是根據阻抗頻率曲線。此外，還應注意差動模阻抗對信號的影響，主要涉及差動模阻抗，特別是高速端口。

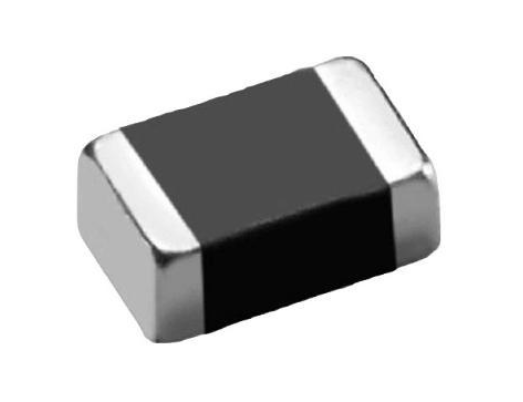

二、磁珠
     鐵氧體材料是鐵鎂合金或鐵鎳合金。該材料具有高磁導率，這使得在高頻率和高電阻下電感器的線圈繞組之間產生的電容最小化。



鐵氧體材料通常用于高頻，因為在低頻時它們主要是電感材料，這使得在線損耗非常小。

在高頻下，它們主要是電抗和隨頻率變化。在實際應用中，鐵氧體材料被用作射頻電路的高頻衰減器。實際上，鐵氧體相當于電阻和電感的并聯，電阻在低頻是由電感短路的，并且在高頻時電感阻抗變得相當高，使得所有的電流都通過電阻。鐵氧體是由其電阻特性決定的高頻能量轉化為熱能的消耗裝置。

      鐵氧體磁珠比普通電感器具有更好的高頻濾波特性。鐵氧體在高頻下表現出電阻，相當于具有低品質因數的電感，因此它可以在相對寬的頻率范圍內保持高阻抗，從而提高高頻濾波性能。
1。在低頻段，阻抗由電感組成。在低頻時，r小，磁芯的磁導率高，因此電感大，l起主要作用，反射抑制電磁干擾。此時，磁芯損耗小，整個器件是一個低損耗、高Q特性的電感，容易產生諧波。因此，在低頻段，使用鐵氧體磁珠后，有時會產生干擾增強。
2.在高頻波段，阻抗由電阻分量組成。隨著頻率的增加，磁芯的磁導率減小，導致電感和電感的減小。但此時，鐵心損耗增加，電阻成分增加，總阻抗增大。當高頻信號通過鐵氧體時，電磁干擾被吸收并轉化為散熱形式。
鐵氧體抑制元件廣泛用于印刷電路板，電源線和數據線。通過在印刷電路板的電源板的輸入端添加鐵氧體抑制元件，可以濾除高頻干擾。鐵氧體磁環或磁珠設計用于抑制信號線和電源線上的高頻干擾和尖峰干擾。它們還具有吸收靜電放電脈沖干擾的能力。

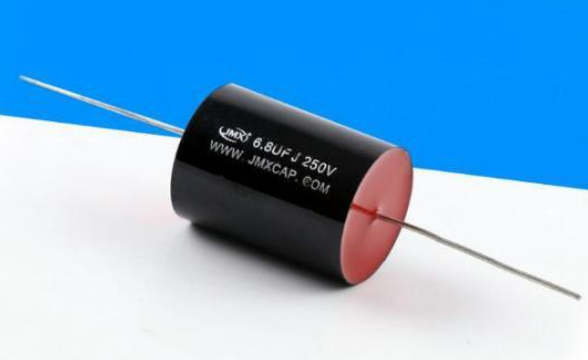

三、濾波電容器
      雖然從濾除高頻噪聲的角度來看，電容諧振是不可取的，但電容諧振并不總是有害的。當確定要濾波的噪聲頻率時，可以調整電容使諧振點落在干擾頻率上。
      在實際工程中，被濾除的電磁噪聲頻率往往高達數百GHz，甚至超過1 GHz。對于這種高頻電磁噪聲，為了有效地濾除，必須使用穿孔電容。
      普通電容不能有效濾除高頻噪聲的原因有兩個：一是電容引線電感引起電容諧振，而高頻信號阻抗大，這削弱了旁路效應頻率信號;另一個原因是導線之間的寄生電容耦合高頻信號，降低了濾波效果。
1、穿心電容
      穿孔電容器之所以能有效濾除高頻噪聲，是因為穿孔電容器不僅沒有引線電感，而且可以直接安裝在金屬面板上，利用金屬面板隔離高頻。但在使用穿孔電容器時，應注意安裝問題。



穿透電容的最大弱點是對高溫和溫度沖擊的恐懼，這使得難以將芯通孔焊接到金屬板上。許多電容器在焊接過程中損壞。特別是當需要在面板上安裝大量的穿透電容器時，只要存在損壞，就難以修復，因為當損壞的電容器被移除時，會導致對其它電容器的損壞。

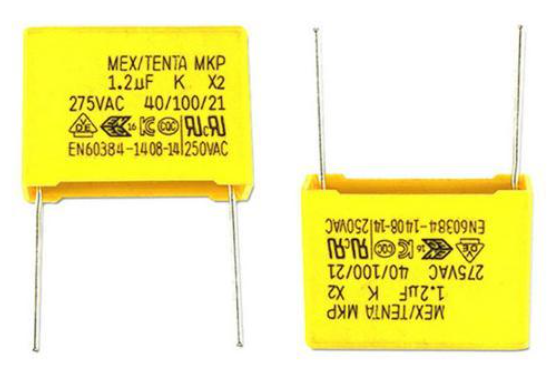

2、安規電容
      安全電容器是指在電容器發生故障后不會導致觸電的安全電容器，并且不會危及人身安全。安全電容器通常僅用于抗干擾電路中的濾波。它們用于電源濾波器中以過濾電源并分別過濾共模和差模干擾。
