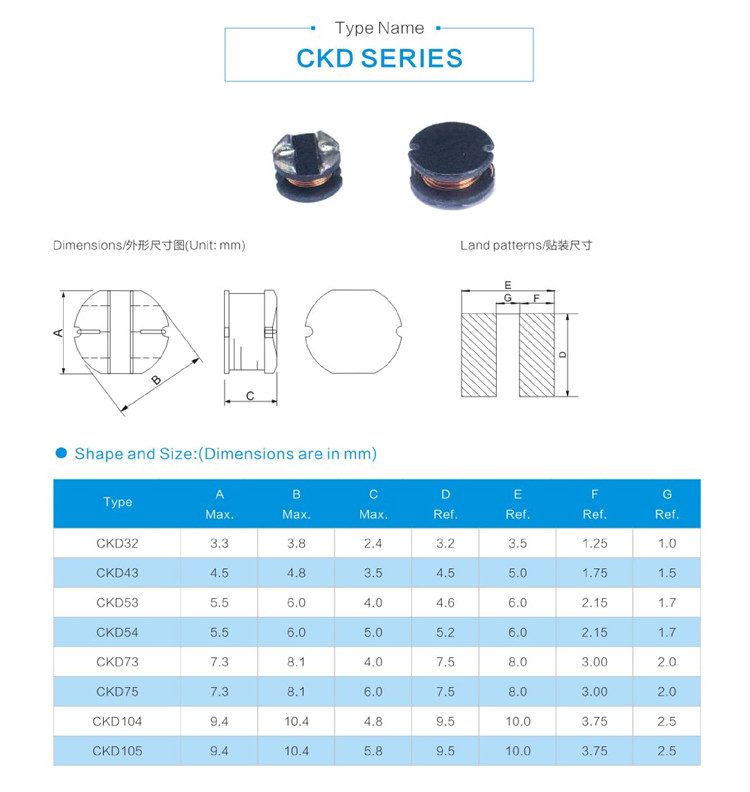

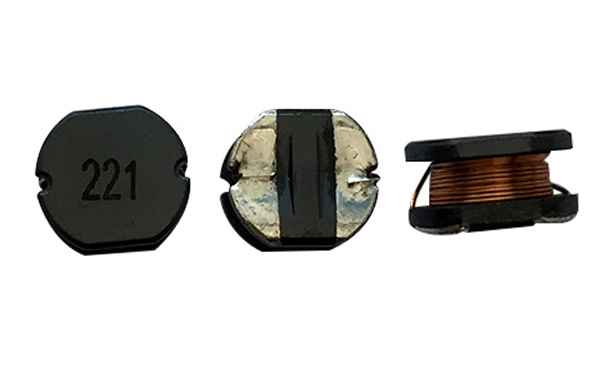

貼片功率電感CKD系列

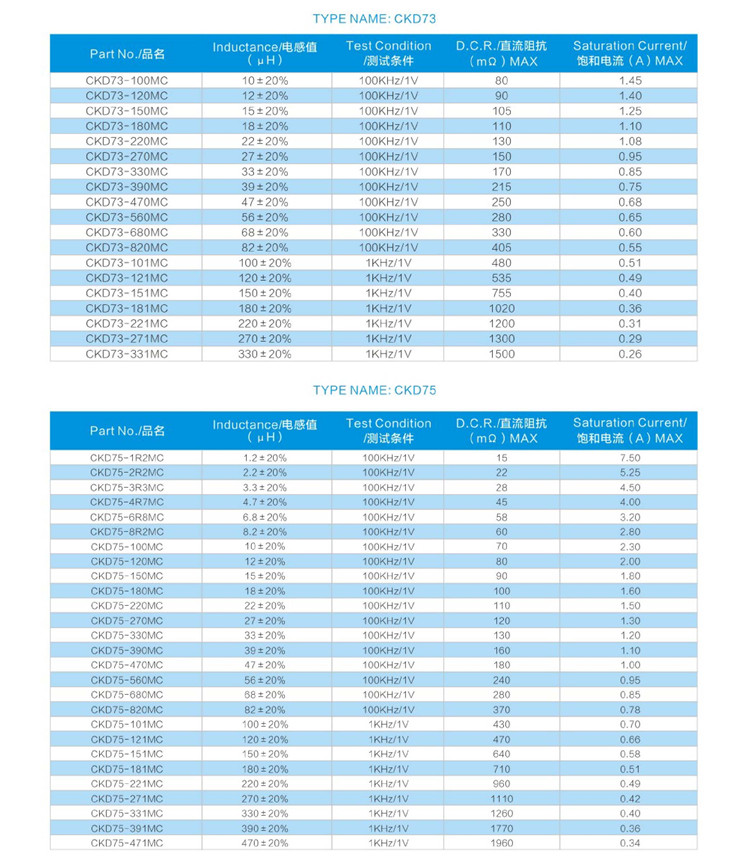

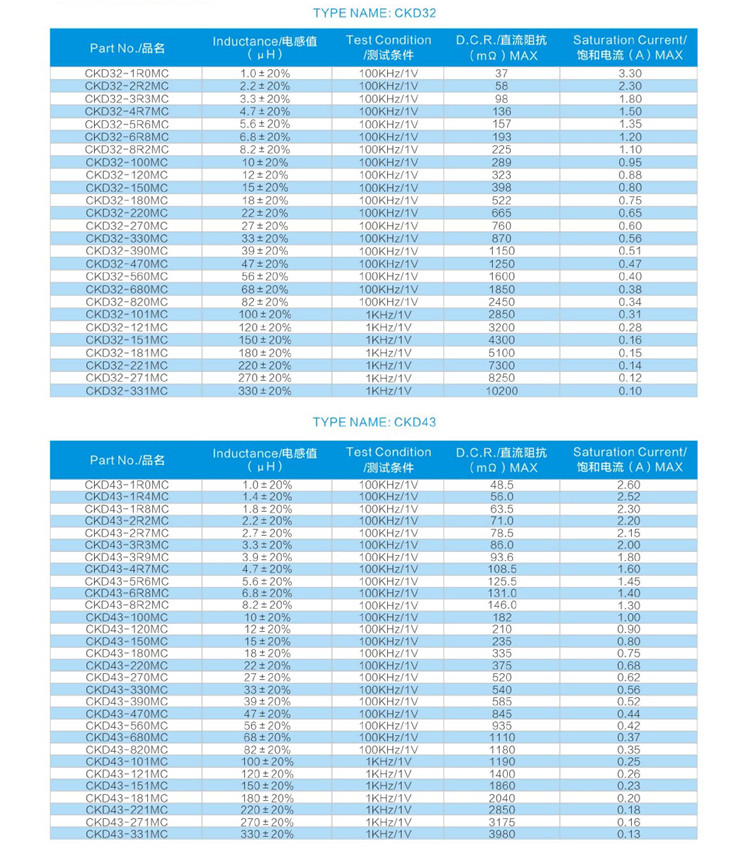

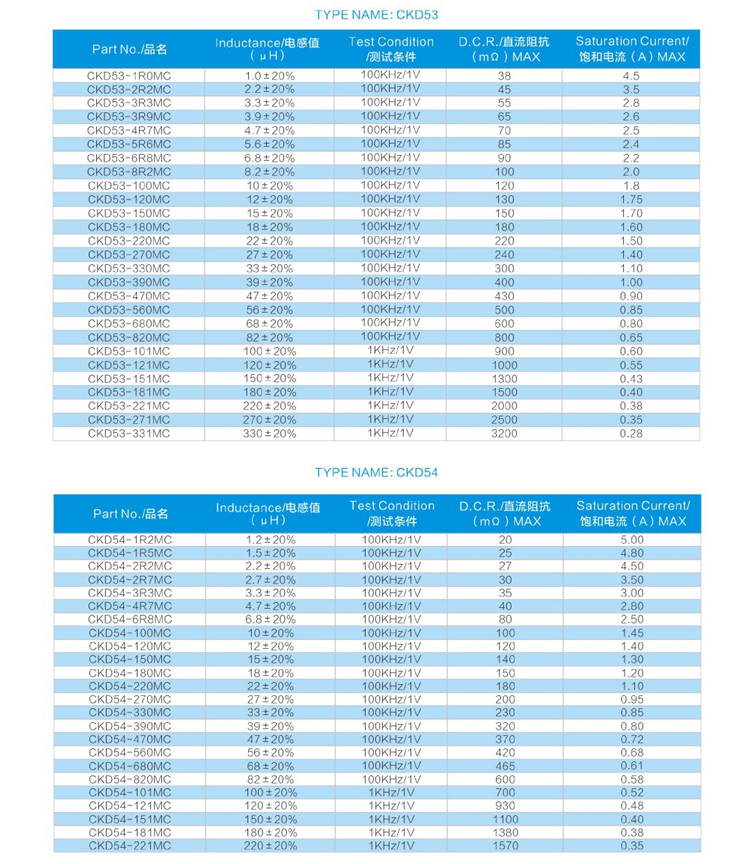

測試條件:100KHz/1V
D.C.R/直流阻抗(mΩ)MAX:15-3200
飽和電流(A)MAX:0.1-7.5
電感值:1UH-820UH
優點:
1、表面貼裝高功率電感。
2、具有小型化,高品質,高能量?jī)?chǔ)存和低電阻之特性。
3、主要應用在電腦顯示板卡,筆記本電腦,脈沖記憶程序設計,以及DC-DC轉換器上。
4、可提供卷軸包裝適用于表面自動貼裝。
特點:由于獨自的構造、線圈技術,實現了低直流阻抗和高容許電流;應用自動表面裝載;出色的焊接性和耐環境性;適用于回流焊;包括無鉛端子;
作用:
貼片電感,是用絕緣導線繞制而成的電磁感應元件。屬于常用的電感元件。貼片電感的作用:通直流阻交流這是簡單的說法,對交流信號進行隔離,濾波或與電容器,電阻器等組成諧振電路.調諧與選頻電感的作用:電感線圈與電容器并聯可組成LC調諧電路。貼片電感在電路中的任何電流,會產生磁場,磁場的磁通量又作用于電路上。
當貼片電感通過的電流變化時,貼片電感中產生的直流電壓勢將阻止電流的變化。當通過電感線圈的電流增大時,電感線圈產生的自感電動勢與電當通過電感線圈的電流減小時,自感電動勢與電流方向相同,阻止電流的減小,同時釋放出存儲的能量,以補償電流的減小。電流方向相反,阻止電流的增加,同時將一部分電能轉化成磁場能存儲于電感之中;因此經電感濾波后,不但負載電流及電壓的脈動減小,波形變得平滑,而且整流二極管的導通角增大。
