變壓器漏感對電源有什么影響？怎樣減小變壓器
來源： 發布時間：2019-09-02 點擊量：6027
在電源設計中，經常聽到漏電的字眼，漏電是什么意思，它對電源有什么影響？
一、什么是漏感

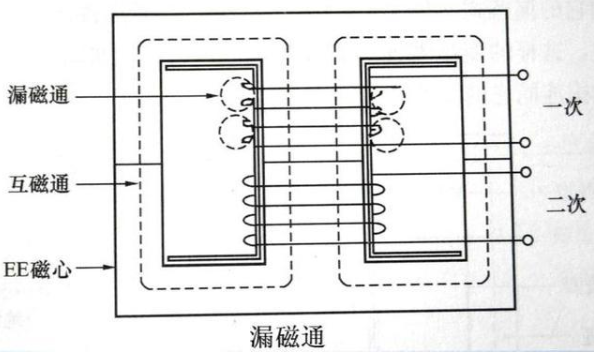

在變壓器或耦合電感器中，由初級繞組產生且不能耦合到次級繞組的磁通部分稱為漏電感。
二、漏感怎樣測試

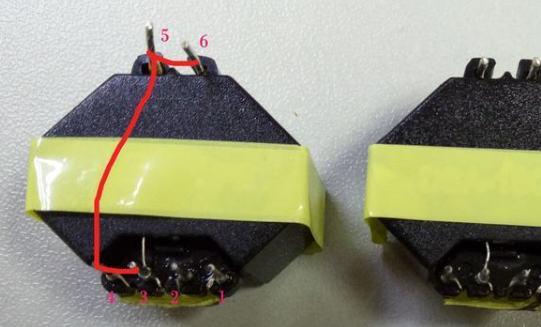

為了測試漏電感，除了初級繞組的兩個支路之外的所有其他線圈支路應該短路，然后測試初級繞組電感，并將測得的靈敏度值改變?yōu)槁╇姼兄?。如下圖所示，短接3,4,5和6英尺，然后測試1-2英尺的感應，并獲得漏電感值。
三。漏感如何影響電源

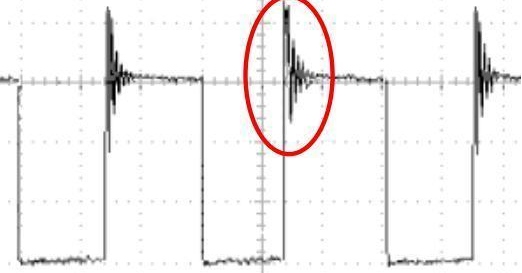

漏感分布在變壓器的整個線圈中，并與繞組串聯連接，因?yàn)槠淠芰繜o法釋放到副側。因此，在關閉時會出現一個大電壓峰值。提高了開關管的電壓應力和熱，同時也降低了整體的電磁干擾性能。
變壓器漏感與主匝數的平方成比例，可以減少匝數，減少漏感。也可以將初級極放置在內層和外層中，并將二次極夾在中間（夾層繞組）中。如果主層太多，則增加漏感，增加層的直接分布電容，使高頻直接耦合到過去，使得高頻部分的漏感大，也造成開關瞬間的振蕩，增加了變壓器和開關器件的損耗。
