如何識別共模電感和差模電感
來源： 發布時間：2019-07-16 點擊量：3696
首先，共模電感和差模電感
共模電感和差模電感是抗電磁干擾的有效成分之一。它們廣泛用于各種濾波器，開關電源等，但共模電感器用于抑制共模干擾，而使用差模電感器。為了抑制差模干擾，兩者都是重要的濾波電感。
共模電感和差模電感是抗電磁干擾的有效成分之一。它們廣泛用于各種濾波器，開關電源等，但共模電感器用于抑制共模干擾，而使用差模電感器。為了抑制差模干擾，兩者都是重要的濾波電感。
然后，共模電感和差模電感的識別

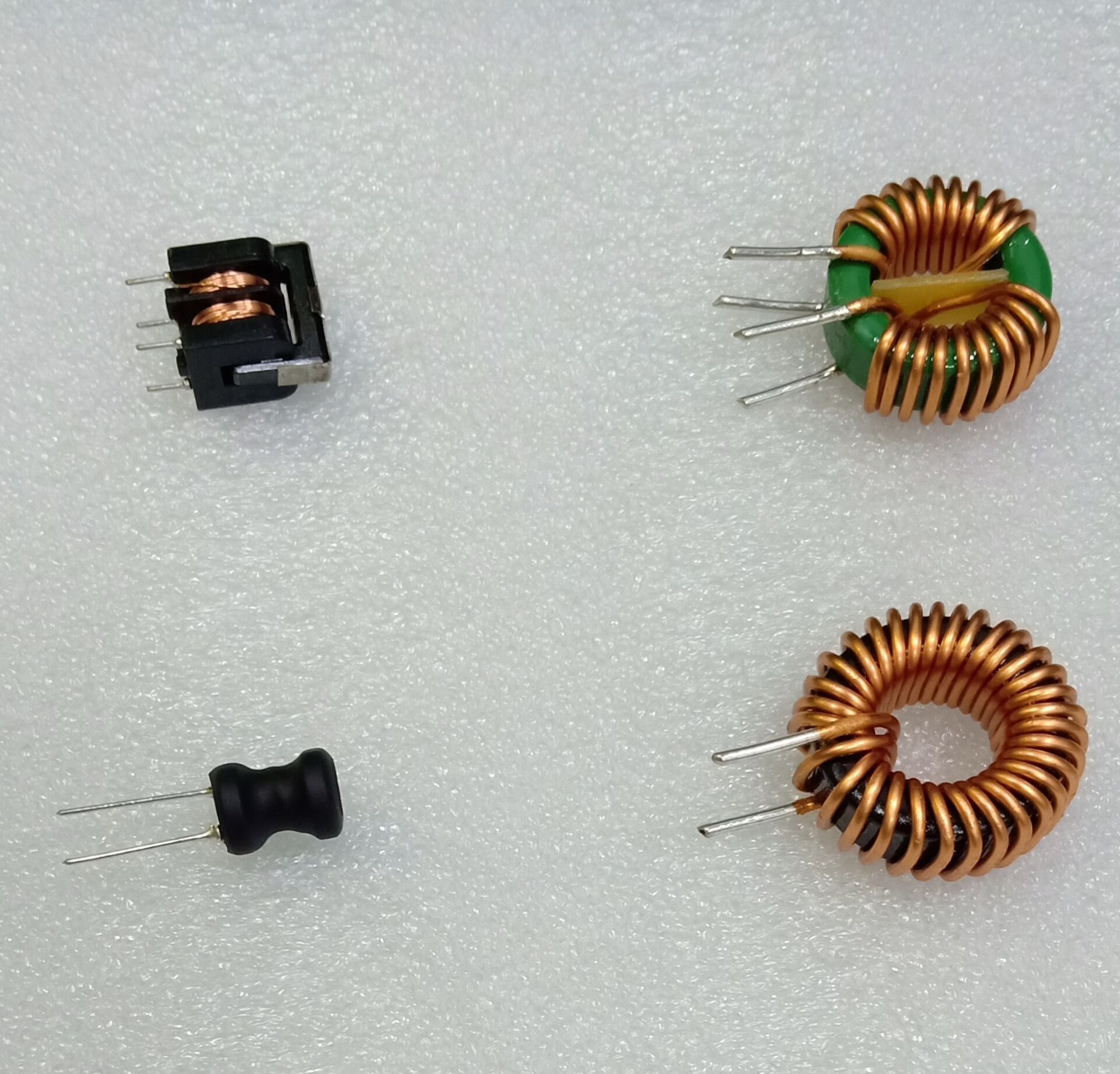

雖然這兩個電感器都是濾波電感器，但它們的不同功能也決定了外觀和繞組模式。對于共模電感器，它們繞在同一個磁芯上，兩個繞組的線圈直徑和線圈數相同，但在相反的方向上，一組線圈有兩個銷，因此共模電感器。共有四個引腳，而差模電感繞在一個磁芯上，只有一個線圈，所以只有兩個引腳，所以共模電感和差模電感可以區別于引腳數量。下圖
最后，共模電感和差模電感應用

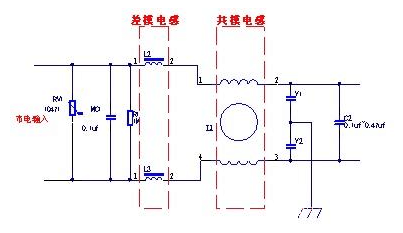

以下是EMI濾波器電路的部分電路圖。L1是共模電感。它總共有1-4個引腳，而L 2和L 3是差模電感。它們分別有1-2個銷?？梢钥闯觯钅ｋ姼型ㄟ^交流電源電流。這種差模電感能承受很大的交流電流，通常成對出現。上一條：貼片共模電感的優點是什么 | 下一條：電感能夠抗電磁干擾原理是?
